名称 : 轴承钢控温热加工工艺的尺寸与网状碳化物研究
英文名称 : Study on size and network carbide of bearing steel in controlled temperature hot working process
材料 : 1420
委托单位 : 钢铁研究总院
实验单位 : 钢铁研究总院
实验方法 : 金相观察
实验设备 : Olympus GX53光学显微镜
实验条件 : 金相打磨腐蚀观察

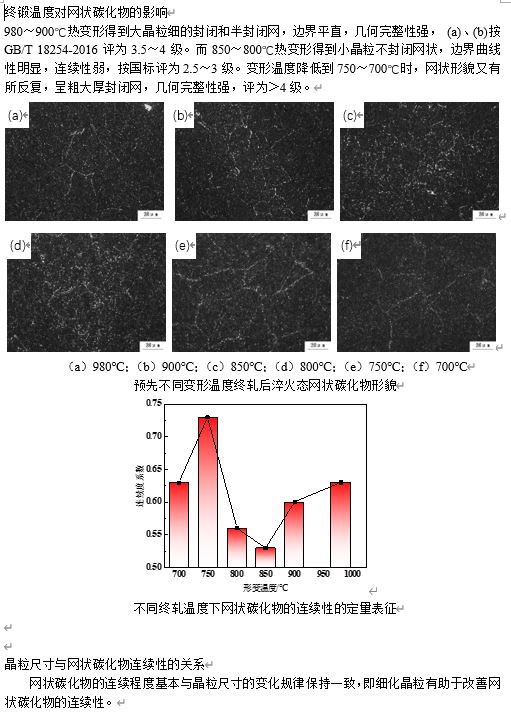

说明 : 网状碳化物的连续程度基本与晶粒尺寸的变化规律保持一致,即细化晶粒有助于改善网状碳化物的连续性。
英文说明 : The continuity of network carbides is basically consistent with the change of grain size, that is, refining grain helps to improve the continuity of network carbides.
数据来源 : 分析测试报告
重点项目名称 : 高精度长寿命轴承、模具用钢基体强韧化热处理控制技术应用-高精度长寿命轴承、模具用钢基体强韧化、超细化热处理技术及机理
项目所属数据集 : 高精度长寿命轴承、模具用钢基体强韧化热处理控制技术应用-高精度长寿命轴承、模具用钢基体强韧化、超细化热处理技术及机理-数据集
