名称 : 不同氧含量轴承钢疲劳寿命研究
英文名称 : Study on fatigue life of bearing steel with different oxygen content
材料 : 1420
委托单位 : 钢铁研究总院
实验单位 : 钢铁研究总院
实验方法 : 金相观察
实验设备 : Olympus GX53光学显微镜
实验条件 : 金相打磨腐蚀观察

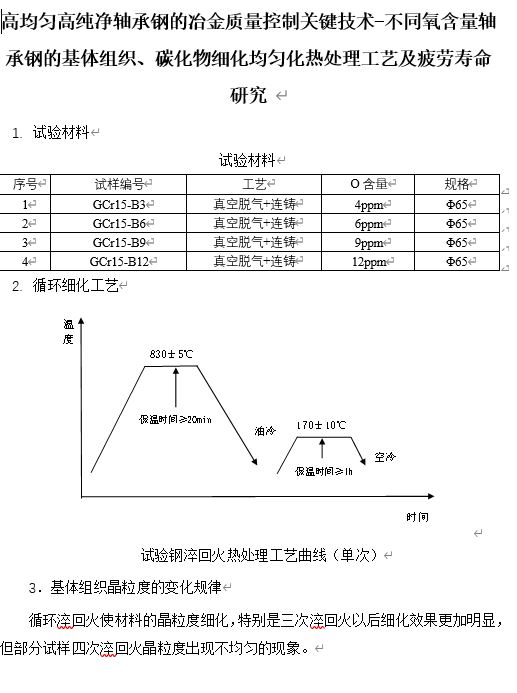

说明 : 循环淬回火使材料的晶粒度细化,特别是三次淬回火以后细化效果更加明显,但部分试样四次淬回火晶粒度出现不均匀的现象。
英文说明 : Cyclic quenching and tempering can refine the grain size of the material, especially after three times of quenching and tempering, but some samples have uneven grain size after four times of quenching and tempering.
数据来源 : 分析测试报告
重点项目名称 : 高精度长寿命轴承、模具用钢基体强韧化热处理控制技术应用-高精度长寿命轴承、模具用钢基体强韧化、超细化热处理技术及机理
项目所属数据集 : 高精度长寿命轴承、模具用钢基体强韧化热处理控制技术应用-高精度长寿命轴承、模具用钢基体强韧化、超细化热处理技术及机理-数据集
