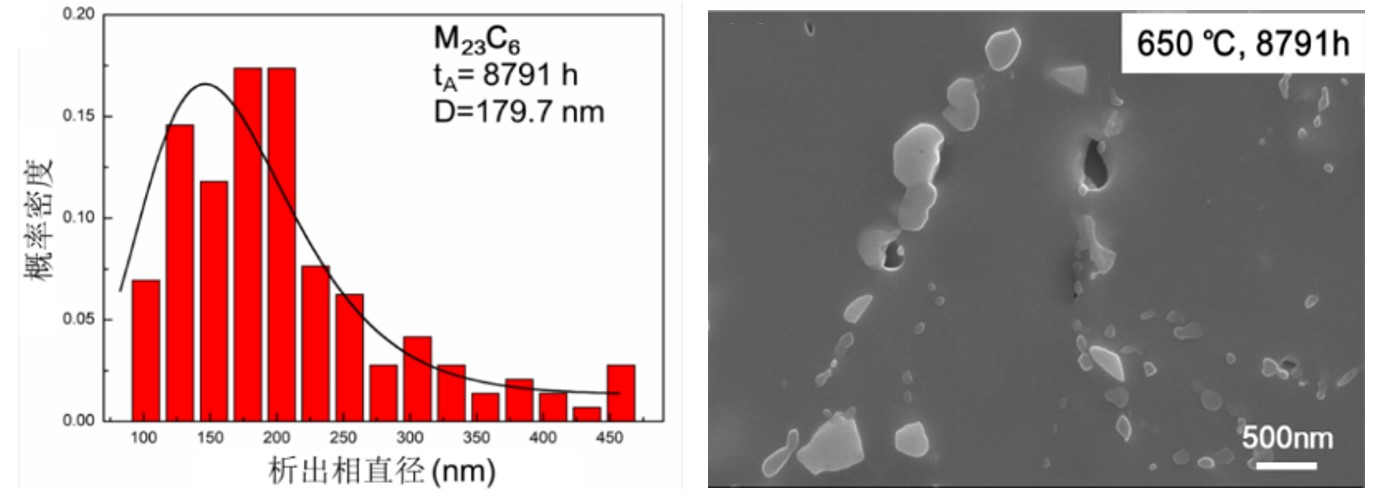

名称 : 时效8791h后M23C6相的尺寸分布
英文名称 : Size distribution of M23C6 phase after aging for 8791h
材料 : 337
委托单位 : 钢铁研究总院
实验单位 : 清华大学
实验方法 : SEM
实验设备 : SEM
实验条件 : SEM
说明 : 时效8791h后M23C6相的平均颗粒尺寸为179.7±7.7nm。

英文说明 : The average particle size of M23C6 phase after aging for 8791h is 179.7±7.7nm.

重点项目名称 : 先进超超临界锅炉高温弯管和铸锻件—G115马氏体耐热钢弯管、锻件和铸件数据集
